Hantek DSO2D20 ออสซิลโลสโคปดิจิทัล 2 ช่อง 200MHz 2GSa/s พร้อมฟังก์ชันเจนเนอเรเตอร์ 25MHz
-
ออสซิลโลสโคป 2 ช่อง ความกว้างแถบสัญญาณ 200MHz
-
Sampling Rate สูงสุด 2GSa/s
-
หน่วยความจำสูงสุด 80kpts
-
หน้าจอสี TFT 7 นิ้ว 800x480
-
รองรับ FFT และ Math Function
-
มาพร้อม Function Generator 25MHz
-
รองรับ Trigger/Decode สำหรับ UART, LIN, CAN, I2C, SPI
-
มี DVM และ Frequency Counter ในตัว
-
ขนาดกะทัดรัด แข็งแรง น้ำหนักเพียง 1.9 กก.
Hantek DSO2D20 คือออสซิลโลสโคปดิจิทัลแบบ 2 ช่อง (2CH) ที่มาพร้อมฟังก์ชันเจนเนอเรเตอร์ในตัว (AWG 1 ช่อง) ความกว้างแถบสัญญาณสูงสุด 200MHz และอัตราการสุ่มสัญญาณ (Sampling Rate) สูงถึง 2GSa/s ให้การวัดสัญญาณความถี่สูงมีความแม่นยำและรวดเร็ว เหมาะสำหรับงานซ่อมบอร์ดอิเล็กทรอนิกส์, งานวิจัย, การศึกษา และห้องแล็บทดสอบสัญญาณ
เครื่องรุ่นนี้มาพร้อมหน้าจอสีขนาด 7 นิ้ว ความละเอียด 800x480 พิกเซล, หน่วยความจำสูงสุด 80kpts และระบบการประมวลผลความละเอียดแนวตั้ง 8-bit พร้อมฟังก์ชันคำนวณทางคณิตศาสตร์ (Math Function) เช่น บวก, ลบ, คูณ, หาร และ FFT สำหรับการวิเคราะห์ความถี่ได้อย่างละเอียด
Hantek DSO2D20 ยังรองรับการ Trigger และ Decode โปรโตคอลการสื่อสารยอดนิยม เช่น UART, LIN, CAN, I2C และ SPI อีกทั้งยังมี ดิจิตอลโวลต์มิเตอร์ (DVM) และ ตัวนับความถี่ (Frequency Counter) ภายในเครื่อง

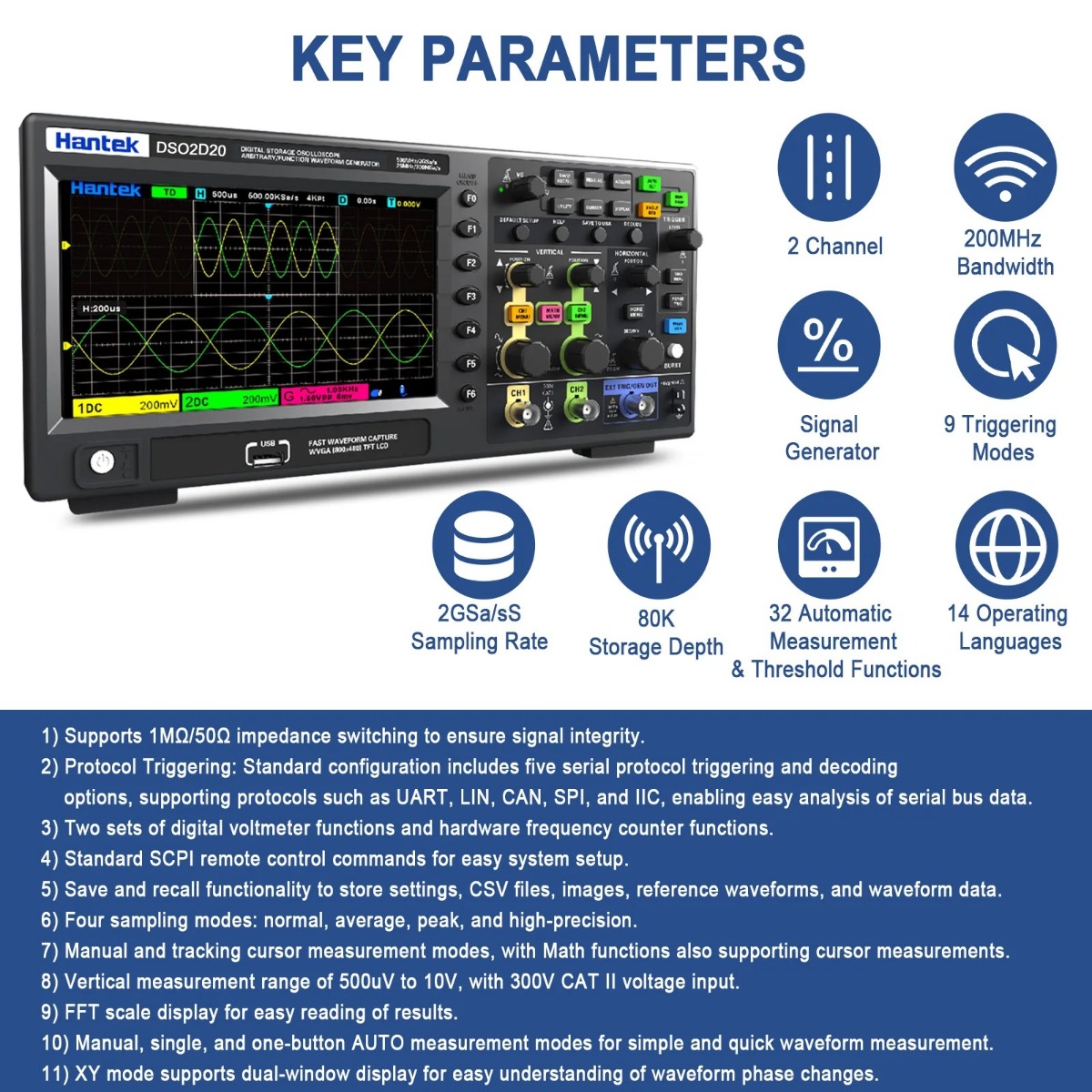

คุณสมบัติเด่น (Features):
-
ความกว้างแถบสัญญาณ (Bandwidth) 200MHz
-
Sampling Rate สูงสุด 2GSa/s
-
หน่วยความจำสูงสุด 80kpts
-
หน้าจอสี TFT ขนาด 7 นิ้ว ความละเอียด WVGA (800x480)
-
รองรับ Trigger Mode หลากหลาย: Edge, Pulse Width, Slope, Video, Window, Interval, Pattern, UART, LIN, CAN, I2C, SPI
-
มีฟังก์ชันคำนวณทางคณิตศาสตร์ (Math Function) และ FFT
-
มาพร้อม Arbitrary Function Generator ความถี่สูงสุด 25MHz
-

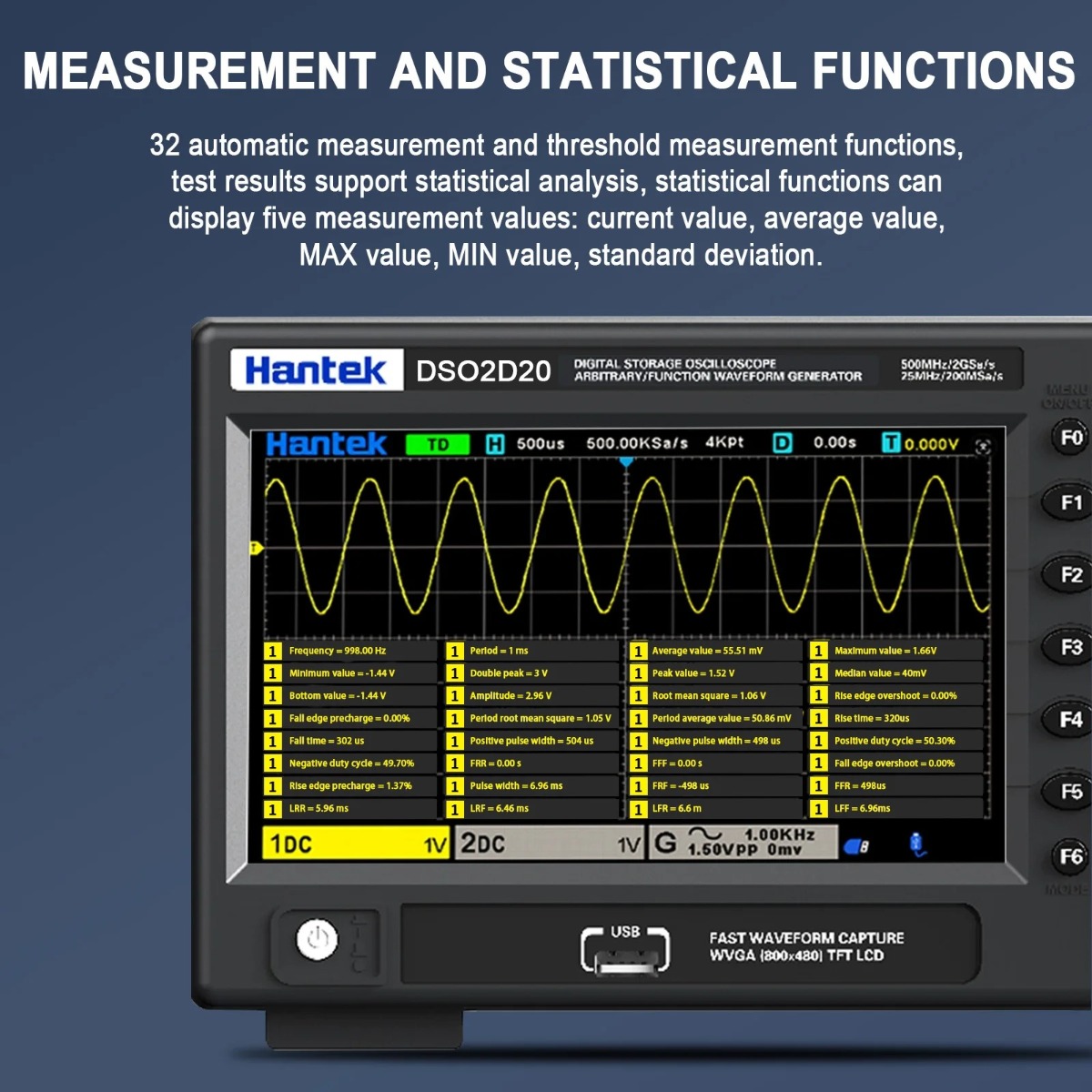

DVM (Digital Voltmeter) และ Frequency Counter ในตัว
-
รองรับ USB Host/Device และ SCPI Remote Command
-
โครงสร้างแข็งแรง ทนทาน น้ำหนักเบา เคลื่อนย้ายสะดวก
ข้อมูลทางเทคนิค (Specifications):
| รายการ | รายละเอียด |
|---|---|
| ช่องสัญญาณ (Analog Channels) | 2 ช่อง |
| ความกว้างแถบสัญญาณ (Bandwidth) | 200MHz |
| Sampling Rate สูงสุด | 2GSa/s |
| หน่วยความจำ (Memory Depth) | 80kpts |
| ความละเอียดแนวตั้ง (Vertical Resolution) | 8-bit |
| ช่วงแรงดันแนวตั้ง (Vertical Scale) | 500µV/div – 10V/div |

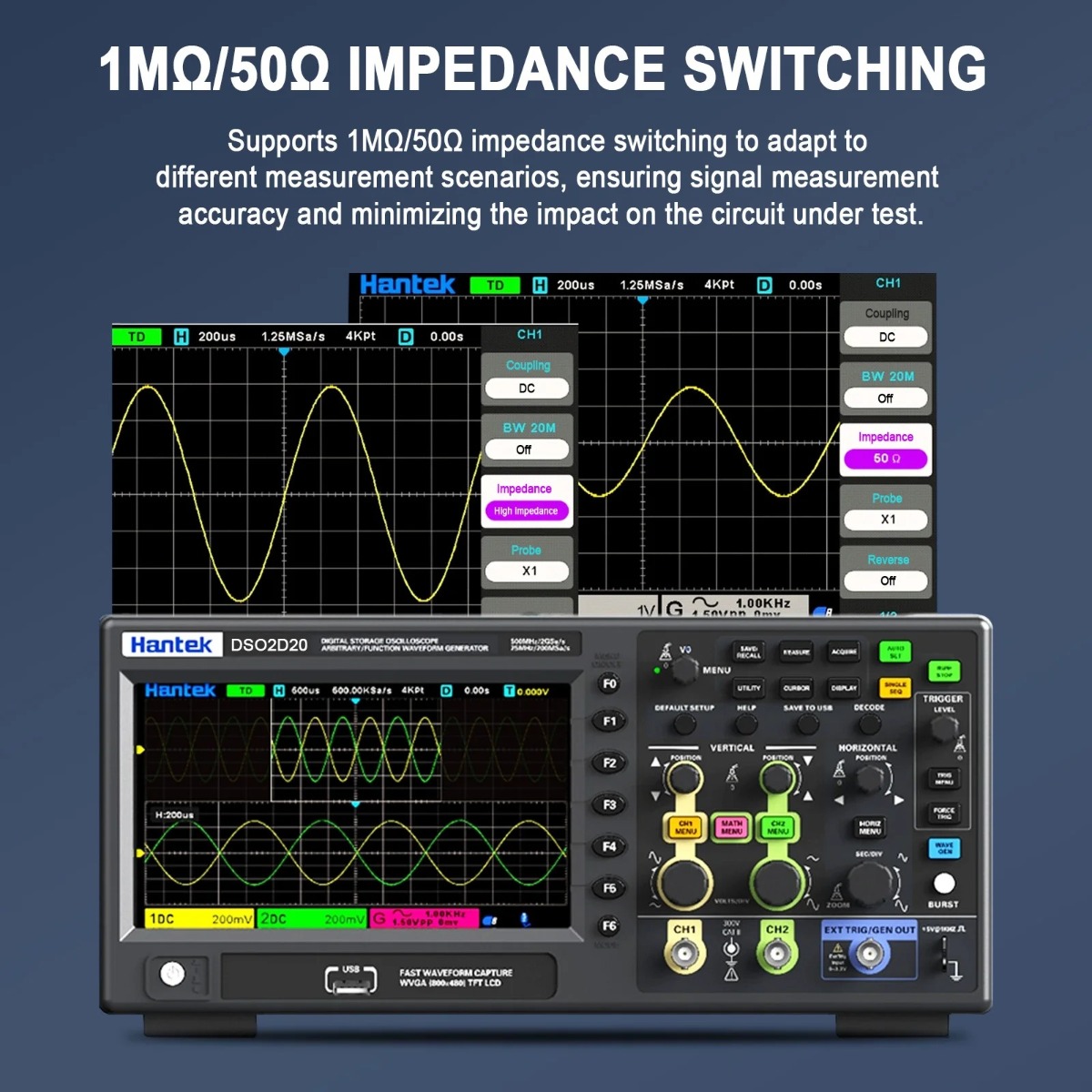

| โหมดอินพุต | 1MΩ ±1%, 50Ω ±1% |
| Trigger Types | Edge, Pulse, Video, Slope, Timeout, Pattern, Interval, UART, LIN, CAN, I2C, SPI |
| Function Generator | 1 ช่อง, ความถี่สูงสุด 25MHz, รูปคลื่น Sine, Square, Ramp, Noise, DC, Arbitrary |
| หน้าจอแสดงผล | TFT ขนาด 7 นิ้ว ความละเอียด 800x480 |
| แรงดันไฟเข้า | 100–240V AC, 50/60Hz |
| กำลังไฟสูงสุด | 50W |
| ขนาดเครื่อง | 318 × 110 × 150 มม. |
| น้ำหนัก | 1.9 กก. |
