  • Hantek DPO7000 Series ออสซิลโลสโคปสูงสุด 4 ช่อง | แบนด์วิดท์ถึง 500 MHz | 2 GSa/s | หน่วยความจำ 2 Gpts | จอสัมผัส 10.1"

Hantek DPO7000 Series ออสซิลโลสโคปสูงสุด 4 ช่อง | แบนด์วิดท์ถึง 500 MHz | 2 GSa/s | หน่วยความจำ 2 Gpts | จอสัมผัส 10.1"

รับส่วนลดสูงสุด 30% สำหรับพรีออเดอร์มัดจำ 50%
รหัสสินค้า
HT-DPO7000
เป็นคนแรกที่รีวิวสินค้านี้
฿0.00
เพิ่มไปยังรายการโปรด เพิ่มไปเปรียบเทียบ
อีเมล์

Hantek DPO7000

  • แบนด์วิดท์สูงสุด 500 MHz,
  • ตัวอย่างจริง 2 GSa/s, หน่วยความจำลึก 2 Gpts,
  • จับสัญญาณได้สูงสุด ~500,000 wfms/s
  • พร้อมจอสัมผัส 10.1" และตัวเลือกโมเดล 2/4 ช่อง
  • ให้ลูกค้าคัสตอมสเปกได้ตามงาน (เลือกเฉพาะออสซิลโลสโคป หรือเพิ่ม AFG และ/หรือ Logic Analyzer)
กำลังโหลด...
 Model Price list (THB)
DPO7102C                      18,650.00
DPO7202C                      21,850.00
DPO7352C                      28,700.00
DPO7502C                      36,850.00
DPO7104C                      24,600.00
DPO7204C                      27,300.00
DPO7354C                      33,400.00
DPO7504C                      40,850.00
DPO7102E                      24,600.00
DPO7202E                      27,300.00
DPO7352E                      33,400.00
DPO7502E                      40,850.00
DPO7104E                      30,700.00
DPO7204E                      32,750.00
DPO7354E                      38,200.00
DPO7504E                      45,150.00
DPO7104U                      20,500.00
DPO7204U                      23,750.00
DPO7354U                      26,400.00
DPO7504U                      31,500.00



  • จอสัมผัส 10.1" แบบ multi-touch แสดงผลโทนสี/ความเข้ม 256 ระดับ มองเห็นรายละเอียดสัญญาณชัดเจนทั้งโทนสีและคอลลอร์เทมเพอเรเจอร์ (Color/Gray Scale).

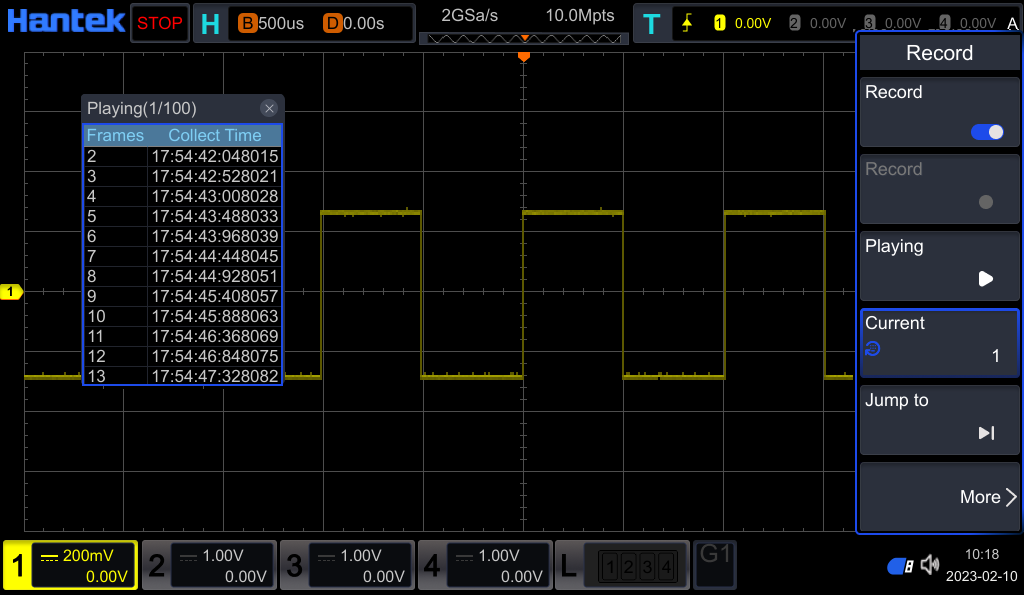

  • สเปกแกนอนาล็อก: แบนด์วิดท์ให้เลือก 100/200/350/500 MHz, อัตราสุ่มตัวอย่างสูงสุด 2 GSa/s, หน่วยความจำลึกสุด 2 Gpts ต่อช่อง* เพื่อไม่พลาดเหตุการณ์ชั่ววูบ (segmented record/replay สูงสุด ~2 ล้านเฟรม).

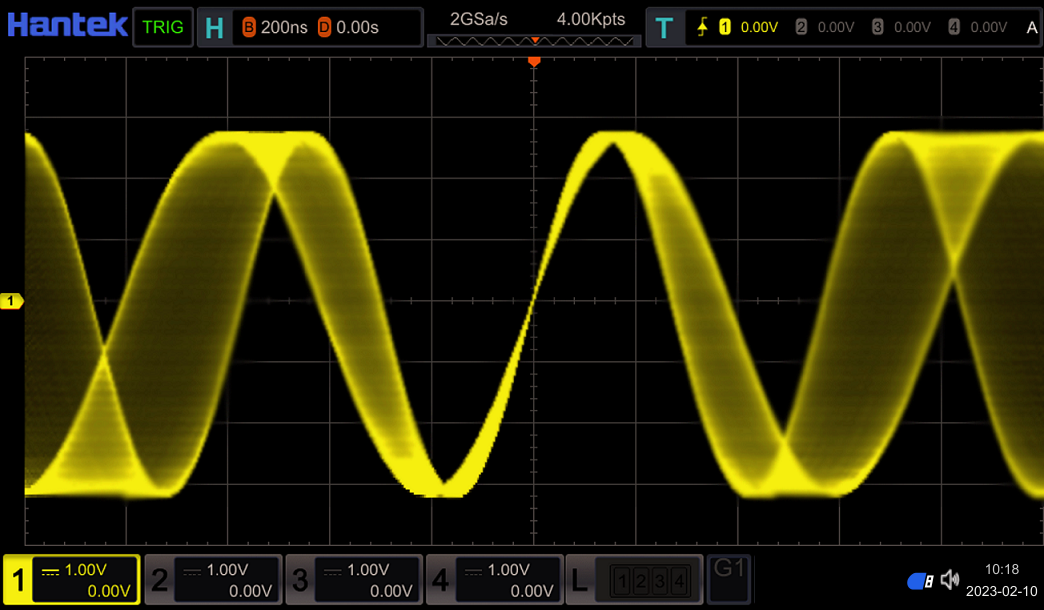

  • อัตราจับสัญญาณสูง ~500,000 wfms/s ช่วยเห็นสัญญาณผิดปกติที่เกิดยากได้ง่ายขึ้น.

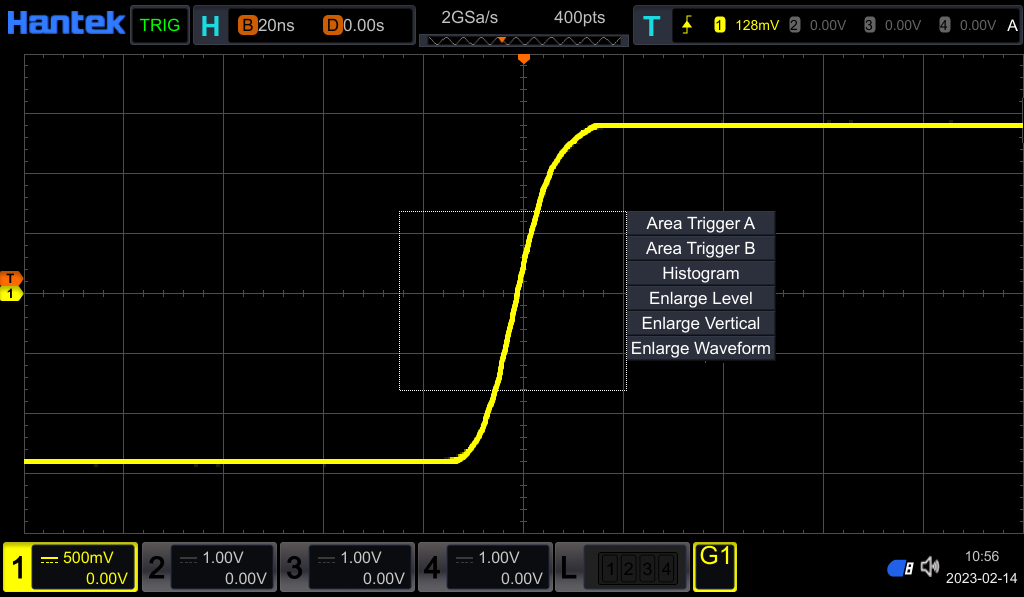

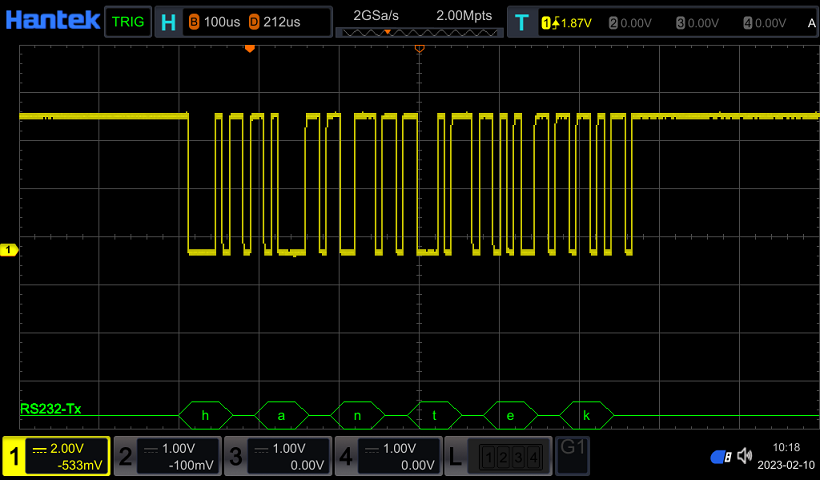

  • ทริกเกอร์/ถอดรหัสบัส: UART/I²C/SPI/CAN/LIN พร้อม area trigger, search & navigate, histogram, bode (เมื่อใช้รุ่นที่มี AFG).

  • ตัวเลือกเสริมตามรุ่น:

    • รุ่นลงท้าย C = ออสซิลโลสโคปอย่างเดียว (ไม่มี LA/AFG) สำหรับงานวัดทั่วไปที่ต้องการราคาคุ้มค่า.

    • รุ่นลงท้าย E = ออลอินวัน “7-in-1” (ออสซิลโลสโคป + 16-ch Logic Analyzer + Spectrum + 25 MHz AFG + DVM/Counter + Protocol Analyzer ฯลฯ).

  • AFG (เฉพาะรุ่น E): 25 MHz, 12-bit, 13 รูปคลื่นมาตรฐาน + arbitrary, รองรับ burst/modulation.

  • การเชื่อมต่อ: USB Host/Device และ LAN (มีตัวเลือก HDMI/UART ในบางรุ่น).

สั่งคัสตอม/เลือกสเปก: 2 หรือ 4 ช่อง / 100–500 MHz / รุ่น C (ไม่มี AFG/LA) หรือรุ่น E (มี AFG + 16-ch LA) ให้เหมาะกับงานและงบของคุณ

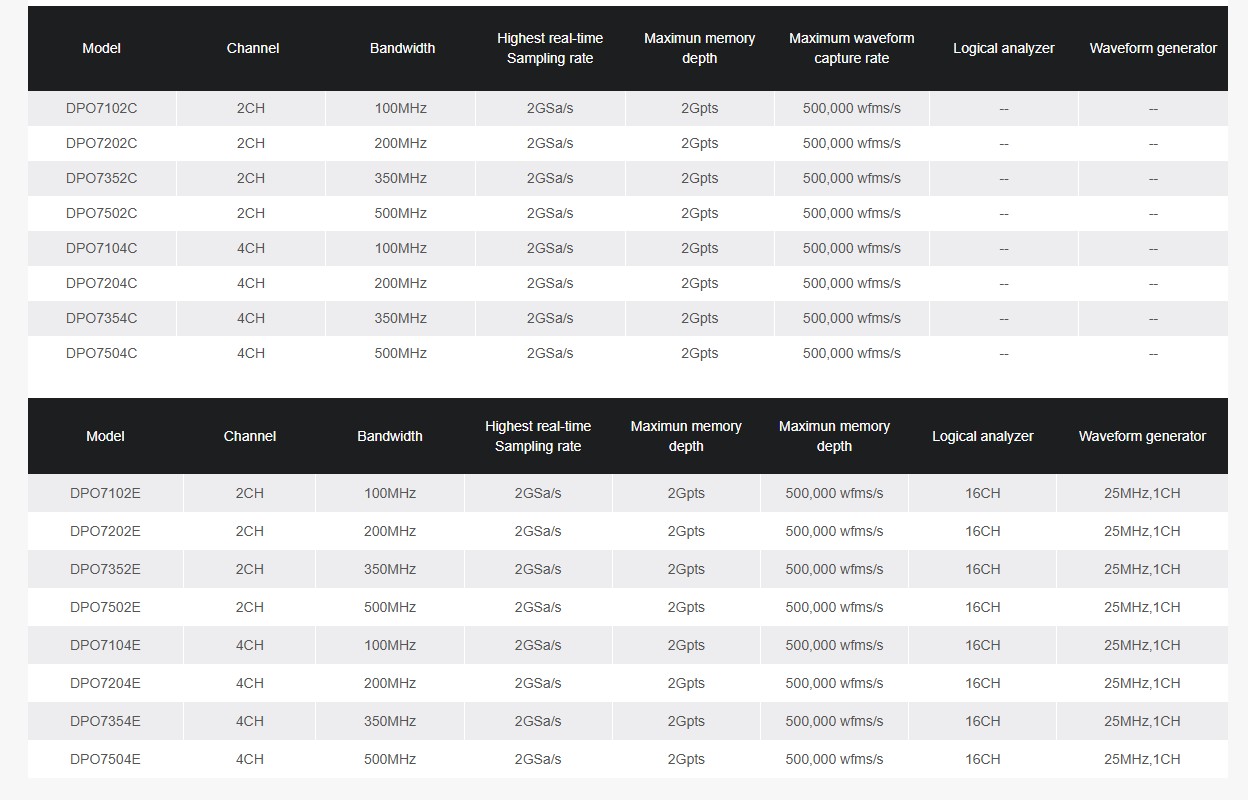

รุ่นย่อยให้เลือก (ตัวอย่างโมเดล)

  • 2 ช่อง: DPO7102C/E (100 MHz), DPO7202C/E (200 MHz), DPO7352C/E (350 MHz), DPO7502C/E (500 MHz)

  • 4 ช่อง: DPO7104C/E (100 MHz), DPO7204C/E (200 MHz), DPO7354C/E (350 MHz), DPO7504C/E (500 MHz)

สเปกหลักโดยสรุป

  • แชนเนล: 2CH หรือ 4CH (เลือกได้ตามรุ่น)

  • แบนด์วิดท์: 100/200/350/500 MHz (เลือกได้)

  • Sampling Rate: สูงสุด 2 GSa/s (real-time)

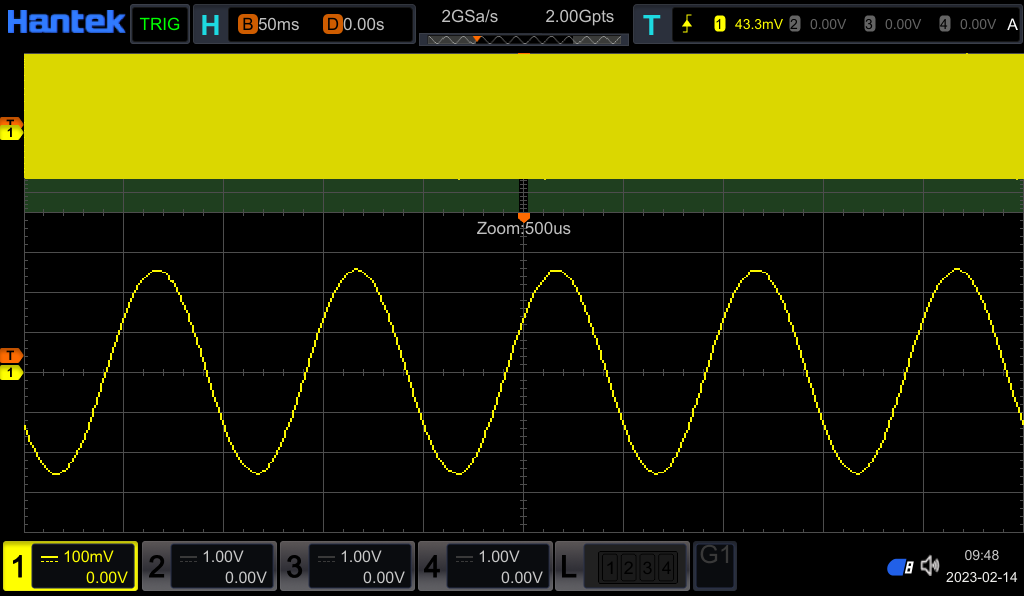

  • หน่วยความจำ: สูงสุด 2 Gpts; เซ็กเมนต์ได้และเล่นย้อนหลังได้ (สูงสุดราว 2 ล้านเฟรม)

  • Waveform Capture Rate: สูงสุด ~500,000 wfms/s

  • จอภาพ: 10.1" Capacitive Touch, 800×480, 256-level color/gray scale

  • โปรโตคอล: Trigger/Decode – UART/I²C/SPI/CAN/LIN (บางฟังก์ชันขึ้นกับรุ่น)

  • ตัวเลือกเสริม: AFG 25 MHz และ Logic Analyzer 16 ช่อง (เฉพาะรุ่น E)

  • อินเทอร์เฟซ: USB Host/Device, LAN (ตัวเลือก: HDMI/UART)



Model DPO7504E DPO7354E DPO7204E DPO7104E
Channel 4 Channel Oscilloscope+1 Channel Waveform Generator +16 Channel Logic Analyzer
Bandwidth 500MHz 350MHz 200MHz 100MHz
Real-time Sampling Rate 2GSa/s single channel, 2GSa/s half channel, 1GSa/s all channel
Memory Depth 2Gpts (single channel), 1Gpts (dual channel), 500Mpts (three-four channels), 250Mpts (full channel)
Waveform Capture Rate 500,000 wfms/s [25ns dot display single channel automatic memory depth]
Vertical Resolution 8 bit
Vertical Sensitivity 1 MΩ: 500μV/div ~ 10 V/div; 50 Ω: 500μV/div ~ 1 V/div
Time Base Range 500ps/div~1ks/div 1ns/div~1ks/div 2ns/div~1ks/div 2ns/div~1ks/div
Time Base Accuracy ±1 ppm ± 1 ppm/year
Bandwidth limitation 20 MHz, 100MHz, 200MHz, 350MHz；Independent optional for each channel
Trigger Type Edge, Pulse, Video, Slope, Overtime, Window, Logic，Overamp, Runt, Pattern, Delay, Setup/Hold, Nth Edge, UART, LIN, CAN, SPI, I2C
Bus and Decoding UART, I2C, SPI, LIN, CAN
Mathematical Operation A+B, A-B, A*B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, LowPass, HighPass, BandPass, BandStop, AX+B, Expression

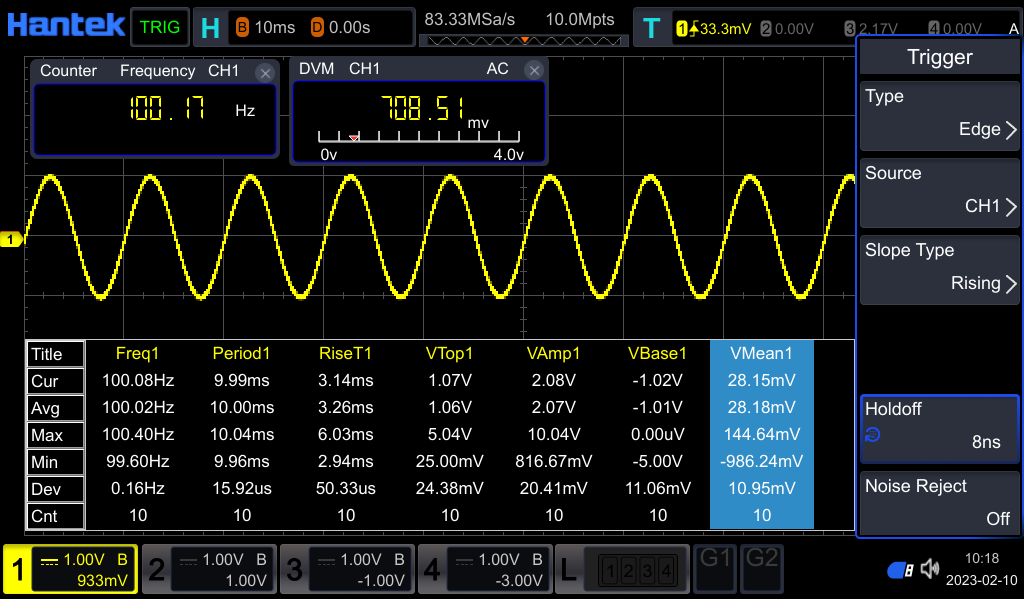

Automatic Measurement 51 kinds of parameter measurement, supporting statistics and analysis

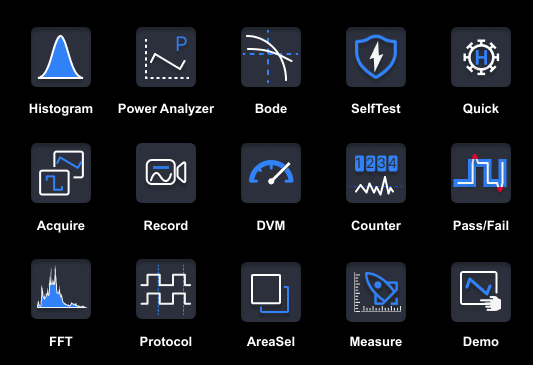

Analysis Function Frequency meter, DVM, Power Analyzer, Histogram, Search, Navigate, Record, Bode Set
Hardware Recording and Playback More than 2 million frames (single channel)
Input Coupling DC, AC or GND
Input Impedance and Capacitance 1 MΩ ± 1%，50 Ω ± 1% ；19 pF ± 3 pF
Arbitrary Waveform Generator Sampling rate 200 MSa/s, vertical resolution 12 bit, maximum output frequency 25 MHz, Sine, Square, Pulse, Ramp, Noise, DC, Sinc, Exp.rise, Exp.fall, Lorentz, Gauss, ECG, Haversine and other 13 standard waveforms
Digital Channel 16CH, 1GSa/s sampling rate
Interface USB HOST, USB DEVICE, LAN； option: HDMI, serial port
Screen 10.1 inch multi-touch capacitive screen, 256 level waveform grayscale display, with color afterglow
